マンション用システムバス、INAX(現LIXILブランド)リノビオシリーズ(BYU・BYR・BPR)の洗い場用カウンター一体型サーモ水栓を交換したのでご紹介します。

キッチンのリフォーム工事中に、お客様より浴室のシャーワー水栓も交換してほしいとご依頼をいただきました。理由は切替レバーが固く、吐水口から水がポタポタと落ちてしっかりと止まらないからです。

システムバスの設置後12年近く経過しているので経年的にシャワー水栓を交換することになりました。

洗い場用カウンター一体型サーモ水栓交換

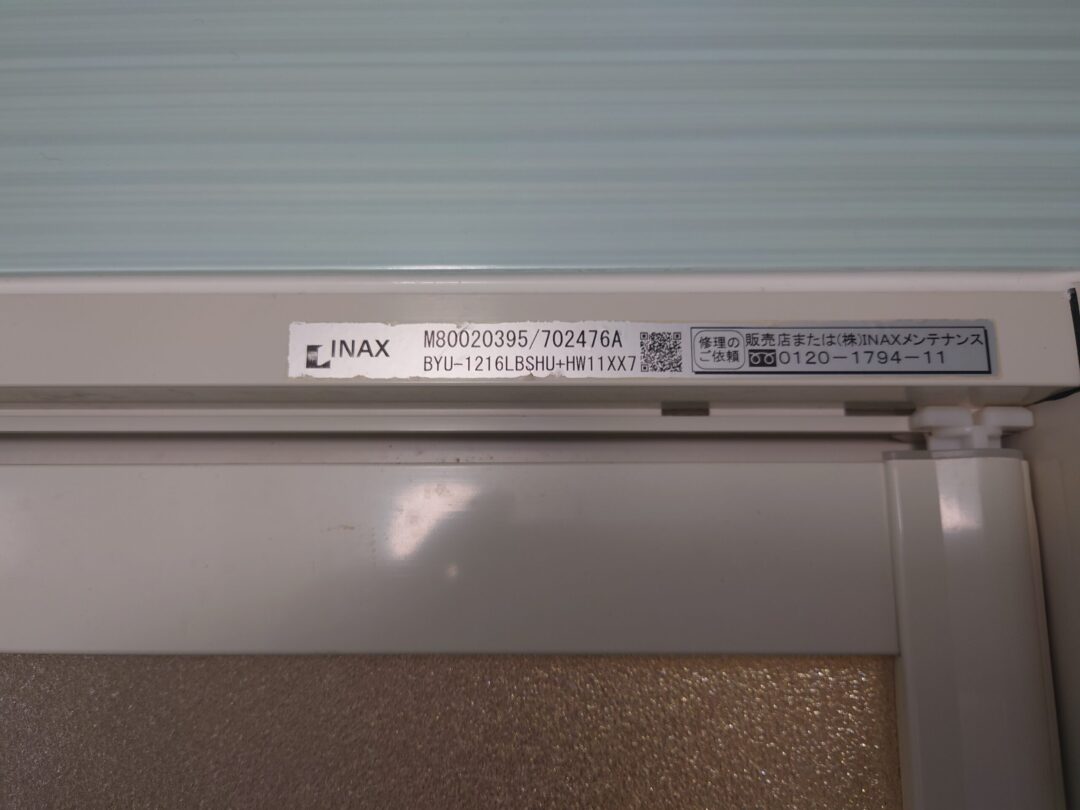

INAX BYUシリーズ🔍

まずはシステムバスの型番からシャワー水栓を調べます。

調べた結果、既存品は廃盤で代替品(カウンター一体型サーモ水栓モデルノ)がありました。

洗い場用カウンター一体型サーモ水栓交換
施工前🔍

既存のカウンター一体型サーモ水栓ミーティスです。

では分解していきましょう。

洗い場用カウンター一体型サーモ水栓交換
カウンターの取外し🔍

カウンターの裏面にある手締めネジ4本を外せばカウンターが外れます。

洗い場用カウンター一体型サーモ水栓交換
既存のシャワー水栓🔍

シャワー水栓は壁からの金具で固定されています。

固定用のステンレスビスが固く、外すのにビスの頭がなめない用に慎重に作業を行いました。

洗い場用カウンター一体型サーモ水栓交換
固定金具の取外し🔍

壁から固定金具とシャワー水栓を外します。

シャワーの接続金具が邪魔で工具が入らないので先に外します。

手で半時計回りに回すと簡単に外れます。

洗い場用カウンター一体型サーモ水栓交換
固定金具の分解🔍

写真の赤矢印の固定金具は再利用します。

洗い場用カウンター一体型サーモ水栓交換
新しいシャワー水栓🔍

新しいシャワー水栓に固定金具を取付けます。

洗い場用カウンター一体型サーモ水栓交換
固定金具の移設完了🔍

左の新しいシャワー水栓に固定金具を移設しました。

洗い場用カウンター一体型サーモ水栓交換
水栓本体の取付と配管接続🔍

シャワー水栓をカウンターに取付けてから付属の部材、止水弁とフレキ配管を接続します。

洗い場用カウンター一体型サーモ水栓交換
施工完了!🔍

カウンターを取付けて完成です(^^)/
